企業名稱：興能發電

設備名稱：1#送風機

采集時間：2016年7月1日

1#送風機振動檢測報告

設備名稱：1#系統送風機

設備編號：20160701

測點名稱：H101、H102

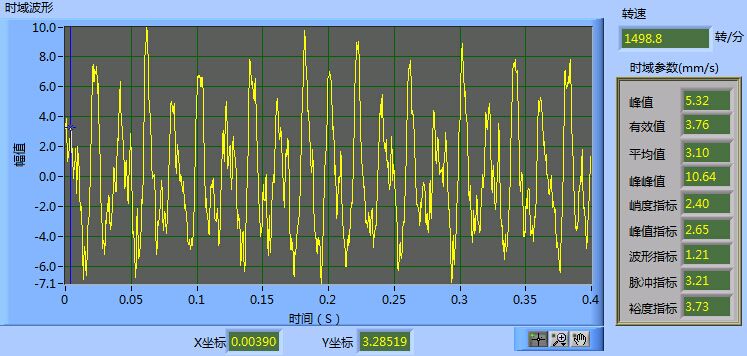

數據類型：速度(mm/s)

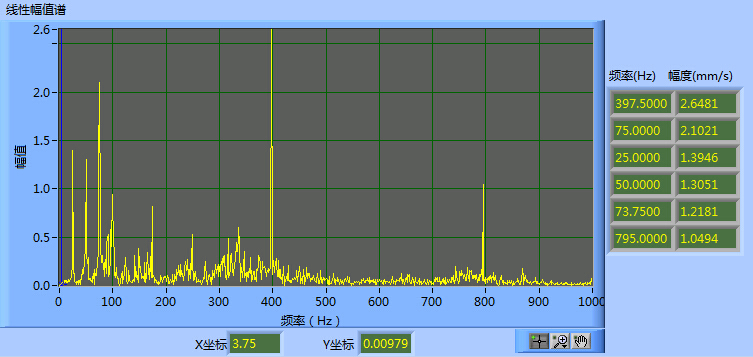

分析頻率：1000Hz 采樣點數：2048

設備名稱：1#系統送風機

設備編號：20160701

測點名稱：H101、H102

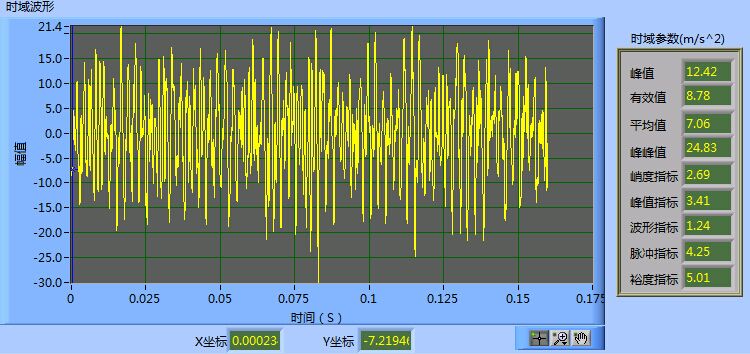

數據類型：速度(mm/s2)

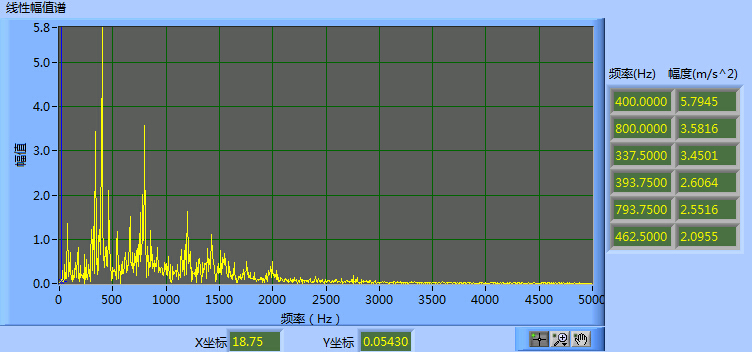

分析頻率：5KHz 采樣點數：2048

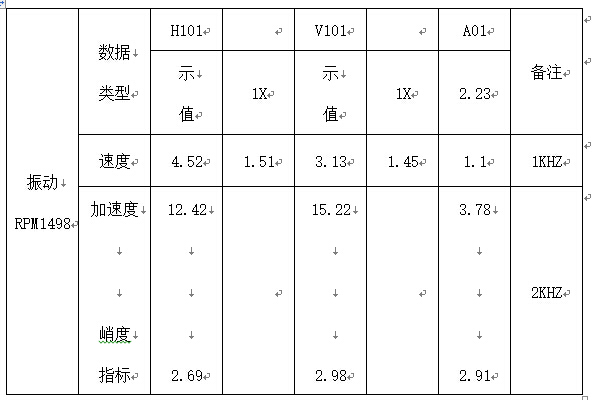

注：測點H101為風機負荷端軸承水平方向，V101為風機負荷端軸承垂直方向； A01為風機軸向。

振動速度單位為mm/s，振動加速度單位為m/s2

轉速：1498r/min

頻譜中高倍頻率為干擾頻率。

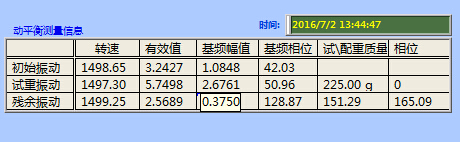

經過分析風機1X有平衡量，做動平衡校正

經過平衡校正后，有效值2.5689mm/s，風機基頻振動0.375mm/s，數據合格，可風機運行5分鐘后，振動值突然增大，2X占主導頻率，3X、4X伴隨，如下圖所示

說明風機存在對中不良或者是軸承跑內圈外圈引起的。

建議：利用充足的時間找正風機機組的對中情況，檢查負荷端軸承是否跑內圈外圈，3X、4X出現，但數值不是很突出，說明還是有松動現象，應該進一步檢查風機葉片是否松動、底角螺栓。

總結：對風機系統振動測試方法是對風機等大型旋轉機械的故障診斷中*成熟、*有效的方法，其主要原理是在人工檢查故障的基礎上。采用信號分析方法（時域、頻域和副值域分析相結合），將人工檢查結果與信號分析結果進行結合，對風機等大型旋轉機械進行故障診斷。
