LC-15系列智能型一體式振動變送器，主要應用于在線實時監測旋轉機械的機殼振動，如汽輪機、風機、壓縮機、電機、泵、齒輪箱等。輸出與振動值相對應的4-20mA信號，并提供HART通訊協議。

LC-15系列可選不銹鋼外殼，特別適合于惡劣環境的長期狀態監測。

集監測、信號傳輸于一體

LC-15系列集成了磁電式速度傳感器、變送器、以及HART通訊。

安裝方便簡單

在安裝LC-15時，僅需要在機殼或軸承座上開一個M8的螺孔或直接配置磁座使用。

對于軸承座位置上的監測一般要求在垂直和水平方向各安裝一只LC-15變送器。標準的雙軸承旋轉機械，一般配置4只振動變送器。

無需任何調整

所有LC-15在出廠前都已經將各種參量調整并校驗，一般無須作任何的調整和校驗。

HART通訊功能

LC-15通過HART通訊可實現現場兩線輸出（可同時連接達15臺變送器）；可通過HART手操器、計算機軟件等三種方式對變送器進行組態設置，輸出校準，任選傳感器的靈敏度和量程；具有數據備份和恢復功能。

頻率范圍：速度：10-1000Hz；位移：10-500Hz

量 程：速度真有效值：0-10mm/s；0-20mm/s；用戶定制

位移峰峰值：0-100μm；0-200μm；用戶定制

輸出方式：4-20mA兩線制（可選三線制，或電壓輸出1-5VDC三線制）；疊加HART通信

輸出負載電阻：0~500Ω（電壓輸出時0~250Ω）

供電電壓：9~32VDC

工作溫度：-40~+85℃

安裝方式：垂直或水平，M8螺紋

重 量：約240g；

外形尺寸：請見后面尺寸圖

外殼材質：標準鋁制外殼（可選全不銹鋼材質）

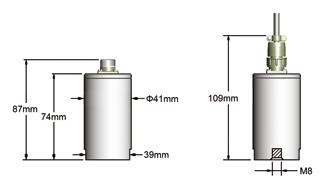

外型尺寸圖

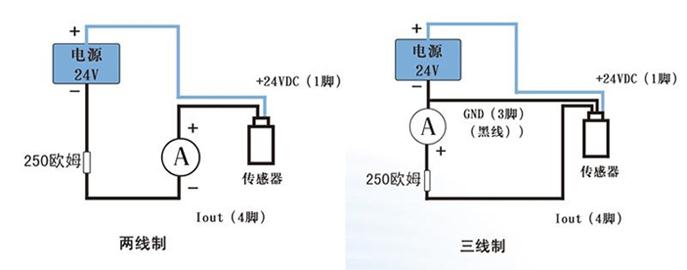

電氣接線圖

頻率范圍：速度：10-1000Hz；位移：10-500Hz

量 程：速度真有效值：0-10mm/s；0-20mm/s；用戶定制

位移峰峰值：0-100μm；0-200μm；用戶定制

輸出方式：4-20mA兩線制（可選三線制，或電壓輸出1-5VDC三線制）；疊加HART通信

輸出負載電阻：0~500Ω（電壓輸出時0~250Ω）

供電電壓：9~32VDC

工作溫度：-40~+85℃

安裝方式：垂直或水平，M8螺紋

重 量：約240g；

外形尺寸：請見后面尺寸圖

外殼材質：標準鋁制外殼（可選全不銹鋼材質）
